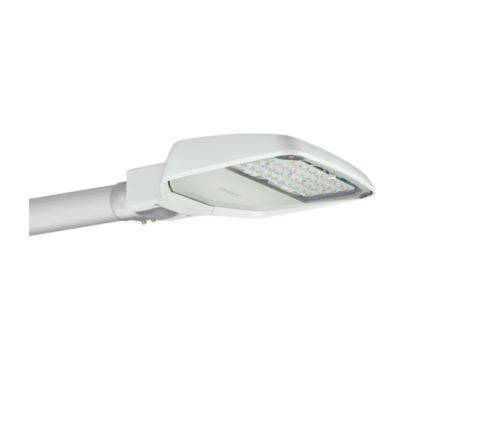

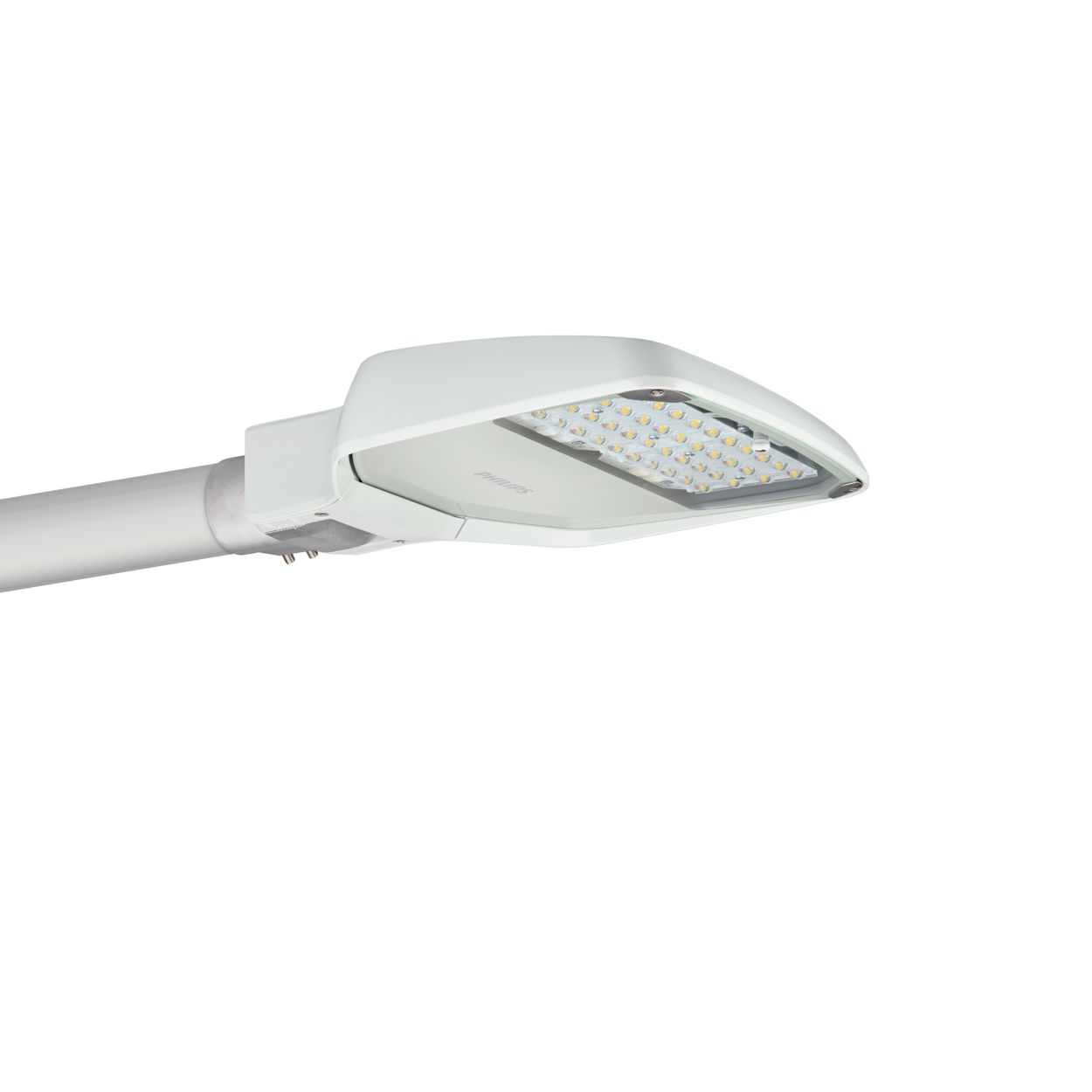

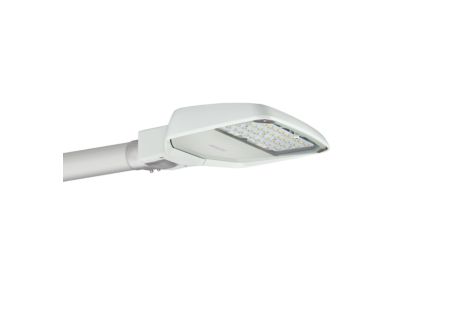

BGP307 LED54-4S/740 I DM50 48/60S

Caractéristiques Afficher tout

Caractéristiques électriques

Câble	-
Fréquence linéaire	50 to 60 Hz
Tension d'entrée	220 à 240 V
Connexion	Connecteur à poussoir 5 pôles
Nombre de produits par disjoncteur de 16 A type B	10
Consommation électrique	33,5 W
Courant d’appel	43 A
Facteur de puissance (fraction)	0.97
Temps d'appel	0,26 ms
Fréquence d'entrée	50 à 60 Hz

Normes et recommandations

Code de protection contre les chocs méca.	IK09 [10 J]
Marquage CE	Oui
Code d'indice de protection	IP66 [Protection contre la pénétration de poussière, résistance aux jets d’eau]
Classe de protection CEI	Classe de sécurité I
Garantie	5 ans
Spécification des risques photobiologiques	3,1 m
Marquage d'inflammabilité	-
Risque photobiologique	Photobiological risk group 1 @ 200mm to EN62471
Conforme à RoHS	Non
Évaluation de la durabilité	-
Protection contre les surtensions (communes/différentielles)	Protection contre les surtensions en mode différentiel jusque 6 kV et en mode commun jusque 8 kV
Marquage ENEC	Marquage ENEC

Durées de vie (condorme IEC)

Mortalité du driver à 5 000h	0,5 %
Flux lumineux sortant à la durée de vie utile moyenne* de 100 000 h	L96
Taux de défaillance de l'appareillage à la durée de vie utile moyenne de 100 000 h	10 %
Taux de défaillance de l'appareillage à la durée de vie utile moyenne de 50 000 h	5 %

Données logistiques

Gestion et gradation

Ballast/pilote / unité d'alimentation électrique / transformateur	Bloc d’alimentation
Variation de l'intensité lumineuse	Non
Interface de commande	-
Flux lumineux constant	Non

Matériaux et finitions

Dimensions (hauteur x largeur x profondeur)	93 x 330 x 482 mm
Matériaux du boîtier	Aluminium moulé sous pression
Surface projetée effective	0,1151 m²
Couleur du boîtier	Gris
Matériaux du cache optique/de la lentille	Verre trempé
Dispositif de montage	Universel pour diamètre 48 à 60 mm réglable
Forme du cache optique/de la lentille	Plat
Matériaux du réflecteur	-
Finition du cache optique/de la lentille	Transparent
Longueur totale	482 mm
Matériaux optiques	Polyméthacrylate de méthyle
Matériel de fixation	Aluminium
Largeur totale	330 mm
Hauteur totale	93 mm

Caractéristiques générales

Code famille lampe	LED54 [LED module 5400 lm]
Code de la famille de produits	BGP307 [ClearWay gen2]
Ballast/pilote inclus	Oui
Nombre d'appareillages	1 unité
Remarques	*-Conformément au document d’orientation de Lighting Europe « Évaluer les performances des luminaires LED - janvier 2018 », statistiquement, il n’existe aucune différence significative de maintien du flux lumineux entre B50 et, par exemple, B10. La valeur de la durée de vie utile moyenne (B50) représente donc également la valeur B10.	* À une température ambiante extrême, le luminaire peut réduire automatiquement sa luminosité afin de protéger ses composants
Type de moteur de la source lumineuse	LED
Source lumineuse remplaçable	Oui
Lighting Technology	LED

Performances initiales (conforme IEC)

Chromaticité initiale	(0.38, 0.38) SDCM <5
Tolérance de l'indice de rendu des couleurs initial	+/-2
Tolérance de flux lumineux	+/-7%
Tolérance de consommation électrique	+/-10%

Conditions d'utilisation

Niveau de gradation maximal	Non applicable
Performance température ambiante Tq	25 °C

Températures

Gamme de températures ambiantes

-40 à +50 °C

Photométries et colorimétries

Type d'optique	-
Flux lumineux	4 698 lm
Température de couleur corrélée (nom.)	4000 K
Type d'optique extérieur	Distribution moyenne 50
Diffusion du faisceau de lumière du luminaire	154° - 31° x 54°
Efficacité lumineuse (nominale)	140 lm/W
rendement du flux lumineux vers le haut	0
Angle d'inclinaison standard pour montage au sommet du mât	0°
Température de couleur	740 blanc neutre
Type de cache optique/de lentille	Verre plat
Indice de rendu de couleur (IRC)	70
Fixation latérale pour un angle d'inclinaison standard	0°

Schémas de montage

Dimension Drawing (without table) - BGP307 LED54-4S/740 I DM50 48/60S
