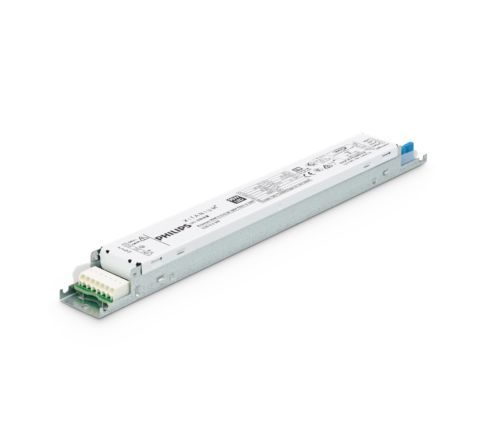

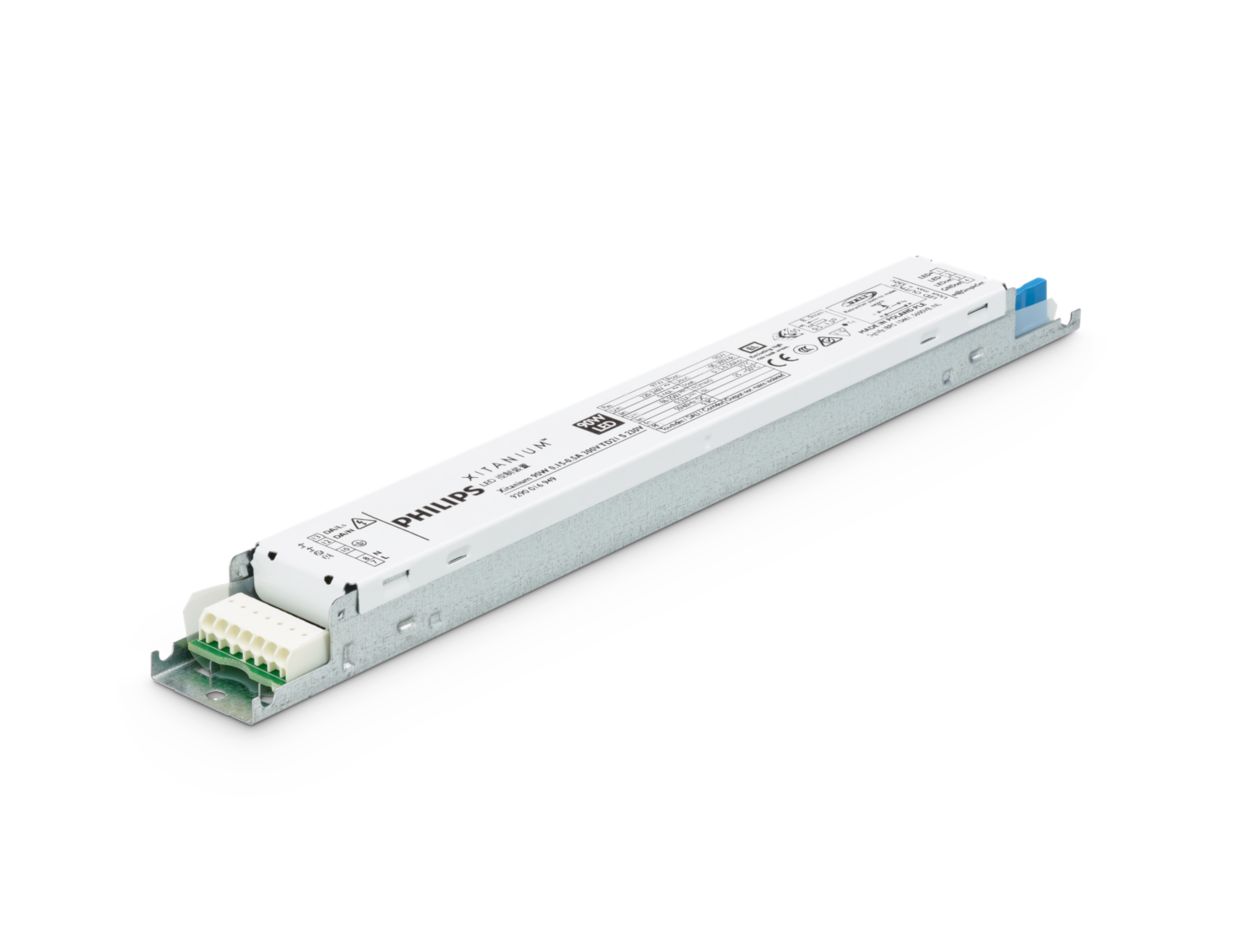

Xitanium 36W 0.3 -1.05A 54V S 230V

Caractéristiques Afficher tout

Caractéristiques générales

Classe de protection CEI	Classe de sécurité I/II
Flux lumineux constant	Non
Durée de vie nominale (nom.)	100000 h
Nombre de produits sur disjoncteur (16 A type C) (max.)	37 pièce/unité

Caractéristiques électriques

Fréquence d'entrée	50 à 60 Hz
Tension réseau en fonctionnement (DC)	168-275 V
Distorsion harmonique totale CEI (max.)	20 %
Ondulation de courant de sortie (max.)	4 %
Efficacité maximale à charge maximale	86 %
Courant de sortie (max.)	1050 mA
Tolérance de courant de sortie (max.)	5 %
Tension en courrant continu pour optimisation des performances (CC)	186-250 V
Consommation électrique en veille (max).	0,3 W
Facteur de puissance (min.)	0.9
Tension du circuit sans charge (DC) (max.)	60 V
Niveau de protection élevé (L-N) à 5 kA (max.)	1 kV
Niveau de protection élevé (LN-terre) à 5 kA (max.)	2 kV
Courant d'entrée (AC)	0.19 mA
Couranr d'entrée (DC)	0.19
Pic de courant d'appel (max.)	13,6 A
Puissance de sortie (max.)	36 W
Courant de sortie par défaut	300 mA
largeur d'impulsion du courant d'appel à 50 % du pic	245 µs
Facteur de puissance max. (100% de charge)	0,9
Comptage d'énergie	No
Courant constant (CC)	True
Tension constante (TC)	False
Diagnostic	True
Puissance de sortie (min.)	10 W
Courant en sortie (min.)	300 mA
Tension de sortie (max.)	54 V
Tension de sortie (min.)	27 V

Câblage

Type de connecteur bornes d'entrée	Wago 744
Démarrage à chaud	no
Type de connecteur bornes de sortie	Wago 744
Section des câbles de sortie (max.)	1,5 mm²
Section des câbles de sortie (min.)	0,5 mm²
Longueur de câble entre le dispositif et la lampe	2 m
Calibre des fils d'entrée	16-20
Longueur de dénudage des câbles	8-9 mm
Longueur de dénudage des câbles de sortie	8-9 mm
Section des câbles d'entrée (max.)	1,5 mm²
Section des câbles d'entrée (min.)	0,5 mm²

Caractéristiques systèmes

Fonctionnement CC centralisé

Oui

Températures

Température ambiante (max.)	50 °C
Température ambiante (min.)	-25 °C
Durée de vie à la température du boitier (max.)	65 °C
Température maximale du boitier (max.)	75 °C
Protection de la température du module	no
Température de boîtier maximale (en cas de défaillance)	110 °C

Gestion et gradation

avec gradation

Non

Matériaux et finitions

Longueur du produit	360 mm
Boîtier	Office 360x30x21 3p4p NFC SideM
Dimensions du boîtier	360 x 30 x 21
Longueur totale	360 mm
Largeur totale	30 mm
Hauteur totale	21 mm

Normes et recommandations

Classification IP	IP 20  [ Ingress Protection 20]
Classification d'isolation	SELV
Protection contre les courts-circuits	Protected
Protection contre les surcharges	Protected
Protection du circuit ouvert	Protected
Marques d'homologation	CCC certificate	Déclaration CE	Certificat ENEC	RCM compliance	REACH compliance	RoHS compliance
Mode couloir	True
Options de configuration du courant de sortie	SimpleSet

Données logistiques

Code de produit complet	871869671414000
Nom du produit de la commande	Xitanium 36W 0.3 -1.05A 54V S 230V
Code barre produit	8718696714140
Code de commande	71414000
Numérateur - Quantité par kit	1
Conditionnement par carton	24
SAP - Matériaux	929001571406
Poids net (pièce)	0,210 kg
